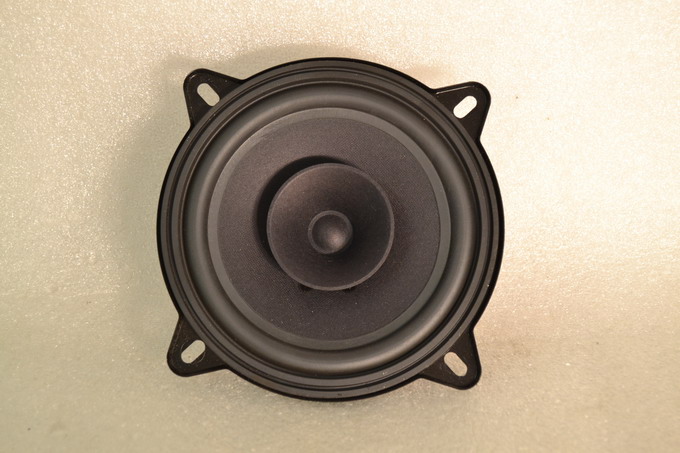

Přímovyzařující elektrodynamický reproduktor s vysokotónovým kuželem k vyzařování dolního, středního, případně i celého pásma slyšitelných kmitočtů pro aplikaci ve výrobcích spotřební elektroniky, v reproduktorových soustavách pro nízkovýkonové decentralizované ozvučování, ale především pro ozvučení automobilů. | ||
AKUSTICKÁ DATA | ||
Jmenovitý šumový příkon 1) | 25 | W |
Krátkodobý maximální příkon 2) | 75 | W |
Jmenovitá impedance | 4 | Ohm |
Rezonanční kmitočet Fs 4) | 100.0 | Hz |
Jmenovitý kmitočtový rozsah | 70 – 17000 | Hz |
Charakteristická citlivost 3) | 87 | dB |
TS PARAMETRY | ||
Pořízeno MLSSA D-0-10 | ||
Efektivní plocha membrány Sd | 72 | cm2 |
Stejnosměrný odpor kmitací cívky Re | 3.5 | Ohm |
Mechanický činitel jakosti Qms | 3.08 | |
Elektrický činitel jakosti Qes | 1.66 | |
Celkový činitel jakosti Qts | 1.08 | |
Indukčnost kmitací cívky Le | 0.1 | mH |
Ekvivalentní objem Vas | 3.7 | l |
Celková kmitající hmotnost Mms | 4.3 | g |
Mechanická poddajnost závěsu Cms | 502 | uM/Newton |
Silový faktor Bl | 2.5 | Tm |
Maximální lineární výchylka Xmax 5) | 1.2 | mm |
MECHANICKÁ DATA | ||
Materiál kmitací cívky | hliník | |
Průměr kmitací cívky | 18.4 | mm |
Výška vinutí kmitací cívky | 5.2 | mm |
Průměr jádra | 18 | mm |
Výška vzduchové mezery | 4 | mm |
Vnější průměr magnetu | 60 | mm |
Vnitřní průměr magnetu | 26 | mm |
Výška magnetu | 13 | mm |
Vnější průměr kompenzačního magnetu | - | mm |
Vnitřní průměr kompenzačního magnetu | - | mm |
Výška kompenzačního magnetu | - | mm |
Hmotnost | 0.4 | kg |
ZKUŠEBNÍ PODMÍNKY | ||
Zkušební napětí | 3.2 | V |
Kmitočtový rozsah | 20 – 20000 | Hz |
1) ČSN IEC 268-5, uzavřená ozvučnice 5 dm3 2) ČSN IEC 268-5, uzavřená ozvučnice 5 dm3 3) ČSN IEC 268-5, standardní ozvučnice, 1 W, 1 m, 200 – 10000 Hz 4) ±15 Hz 5) Špička – špička |
||
Kmitočtová charakteristika |
||
Impendanční křívka |
||
Výkres |
